Calamiteitenanalyse¶

Via Analyse → Calamiteit kun je een calamiteit-gerelateerde scenario-analyse uitvoeren. Je kunt kiezen uit drie typen: Explosie, Nucleair en Rook, gas- en/of gifwolk.

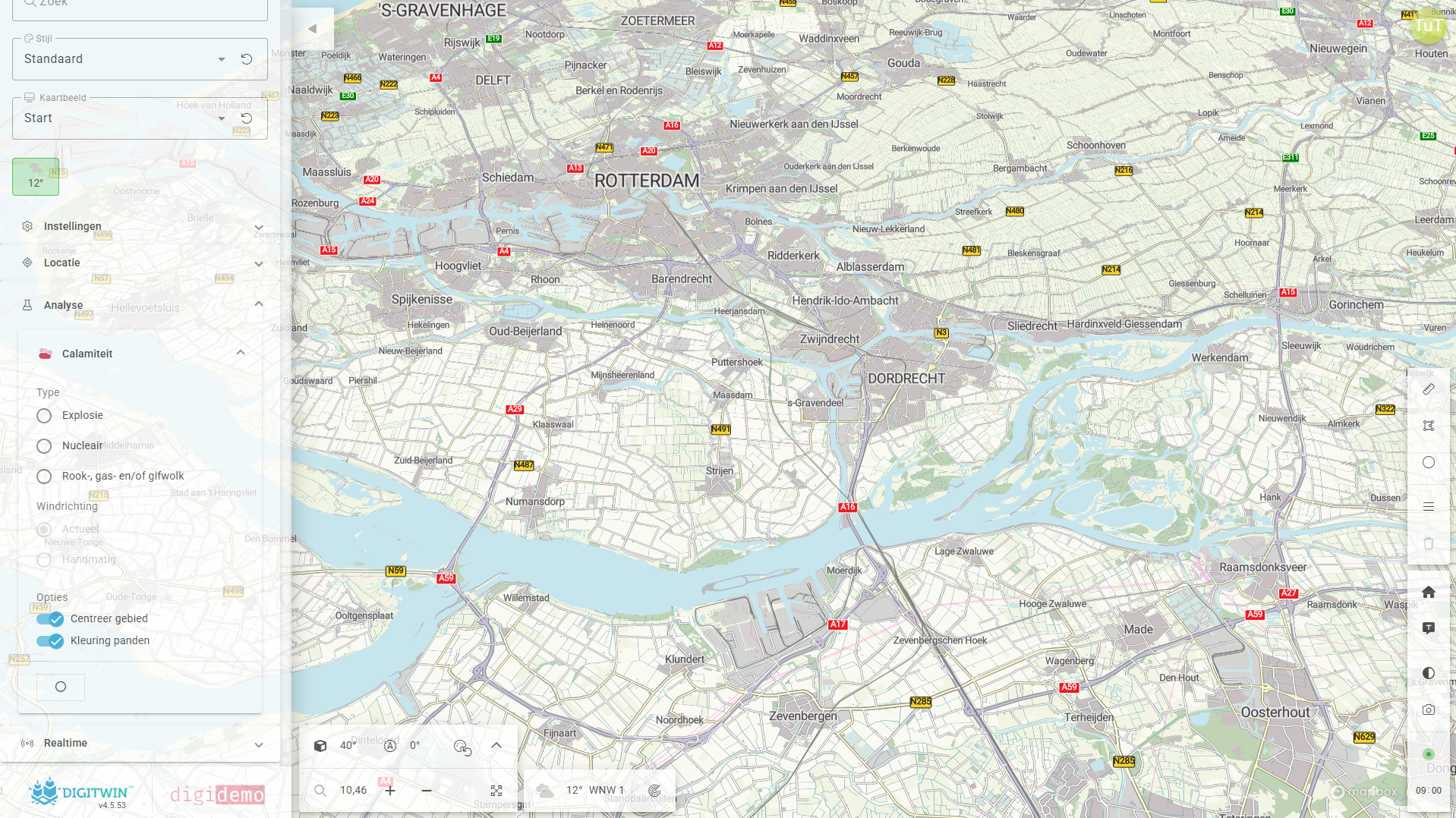

Calamiteitenanalyse menu met drie typen

Explosie¶

Kies het menu-item Explosie en klik op de kaart om een locatie te selecteren. De analyse wordt automatisch uitgevoerd.

De analyse toont een cirkel met een straal van 100m en de panden die binnen de straal liggen. Je kunt de radius zelf aanpassen. In het rechterpanel verschijnt een analyse van de panden met afstand tot de explosie-locatie.

Export

Ook hier kun je een Excel-export doen van de analyseresultaten.

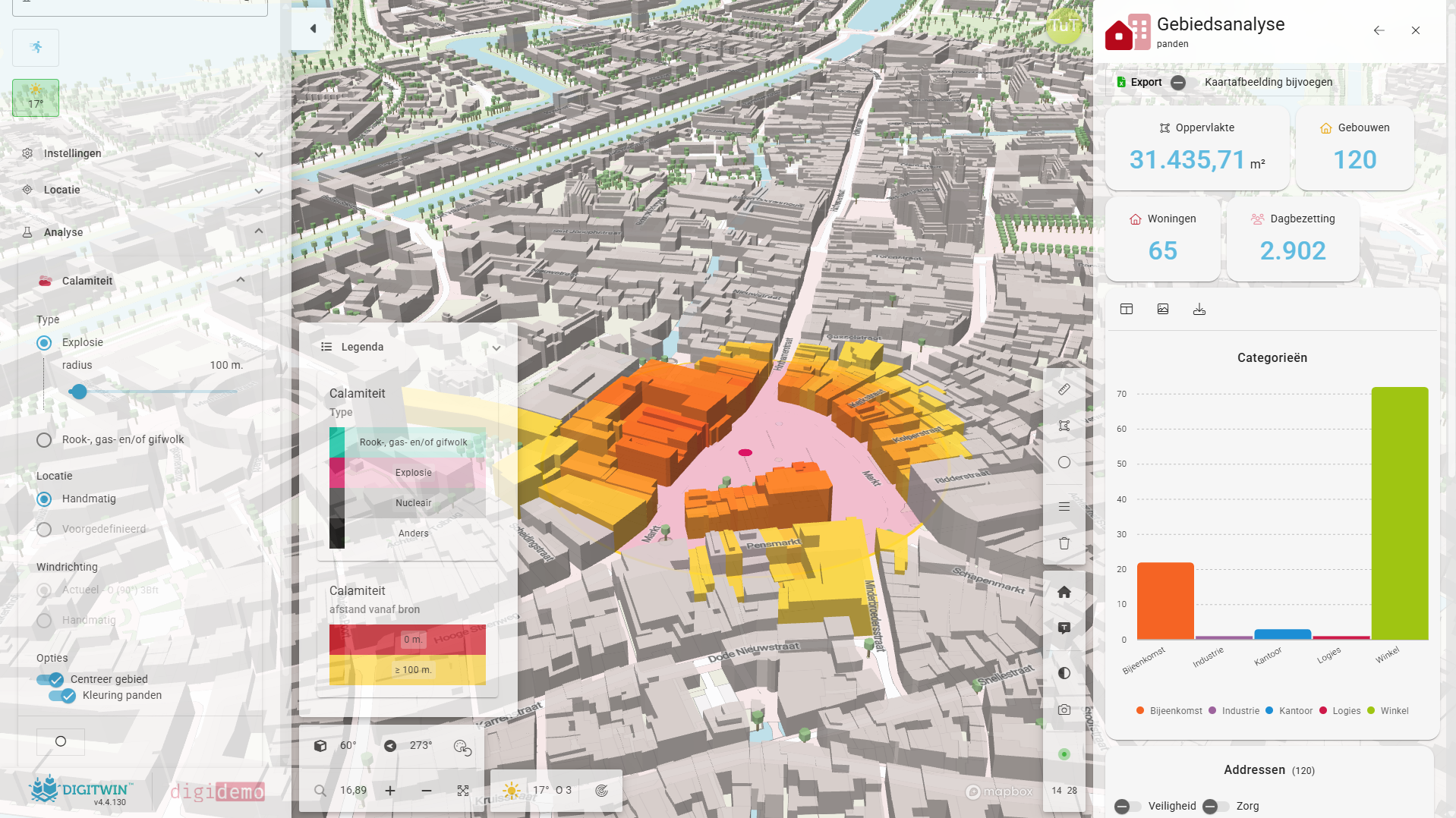

Explosie-analyse met impactcirkel en pandgegevens

Nucleair¶

Kies type Nucleair voor een nucleaire calamiteitenanalyse.

Bij deze analyse kun je kiezen om zelf een radius in te stellen (5km = X1, 10km = Y1, 20km = Z1) of een voorinstelling (X 1-12, Y 1-12 of Z 1-12) te gebruiken. Klik op de kaart om de analyse te starten.

Gebiedsanalyse

Om de gebiedsanalyse te doen, klik je op Gebiedsanalyse in het linkermenu. Dit werkt net iets anders dan bij de andere typen calamiteitenanalyses.

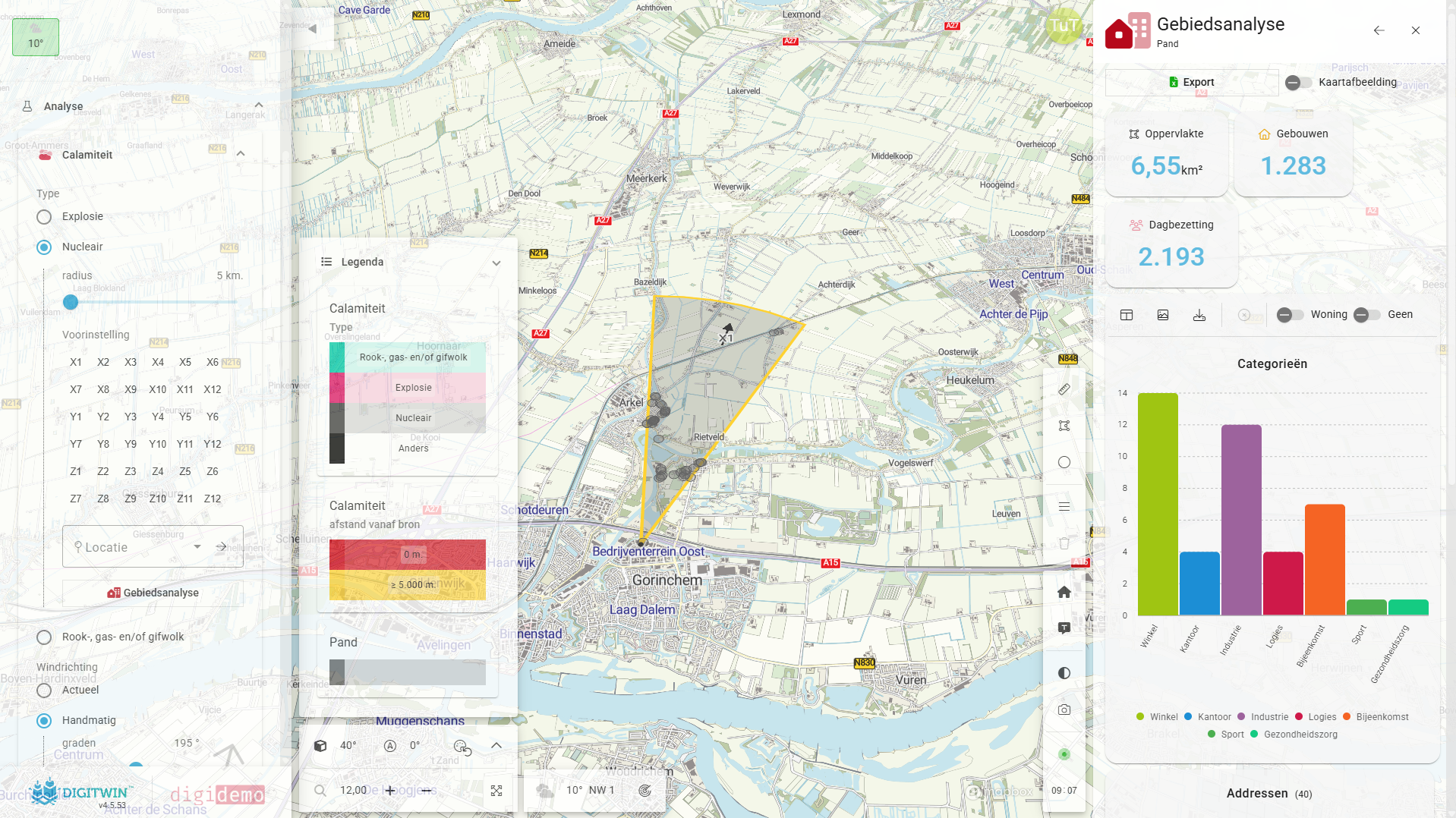

Nucleaire calamiteitenanalyse met radiusinstellingen

Rook-, gas- en/of gifwolk¶

Kies het menu-item Rook-, gas en/of gifwolk en klik op de kaart om een locatie te selecteren. De analyse wordt automatisch uitgevoerd.

Op basis van live weersinformatie (windrichting) wordt de mal getekend. Hover met de cursor over de mal voor meer weersinformatie. In het panel verschijnt een analyse van de panden met een veiligheids- en zorgindicatie.

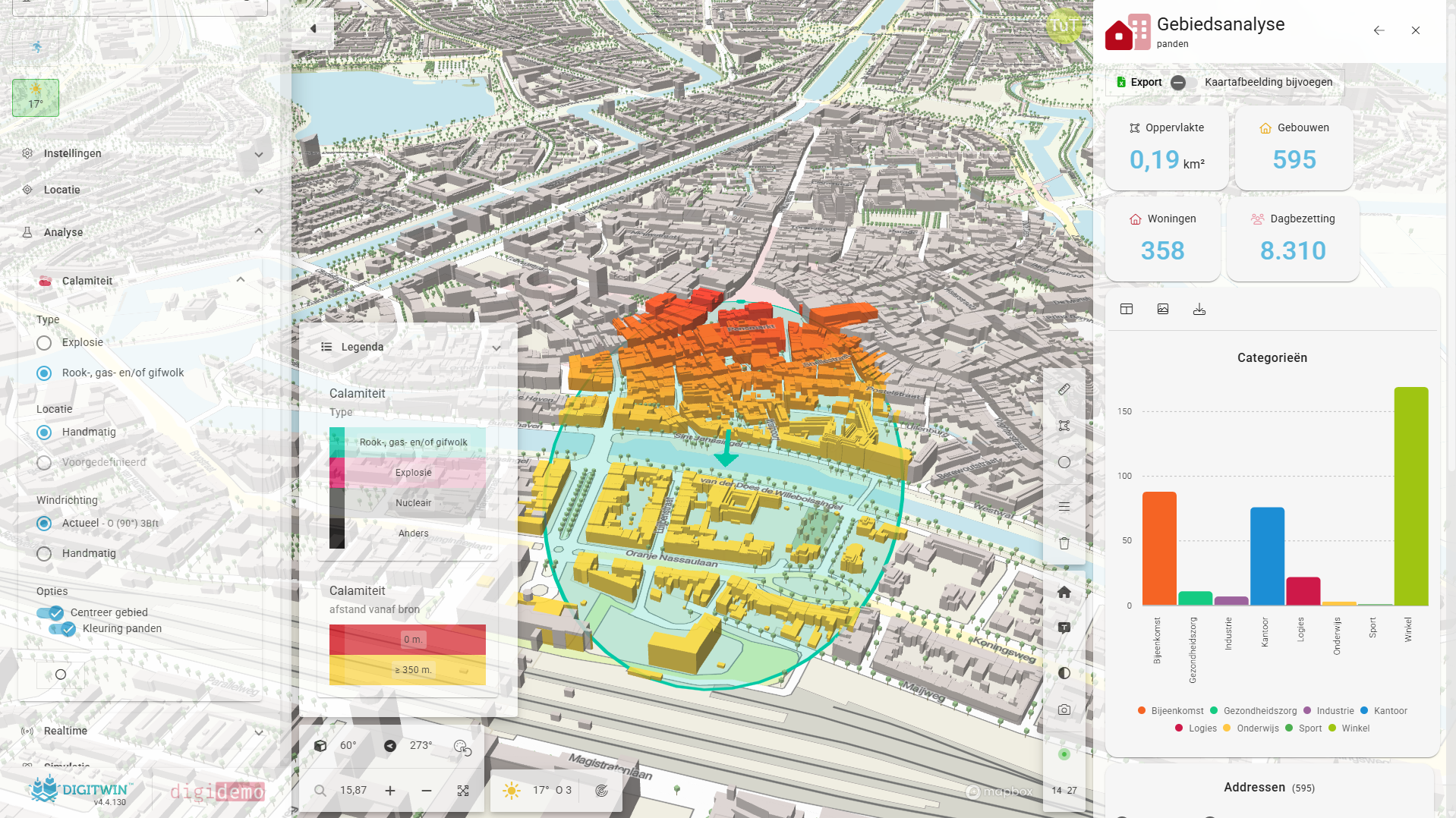

Rookwolk-analyse met windrichting en pandinformatie

Use cases¶

Crisisbeheersing — Operationeel beeld bij storm/stroomuitval¶

Situatie: Hevige neerslag leidt tot grootschalige uitval van elektriciteit in meerdere wijken.

Digitwin biedt real-time inzicht in getroffen gebieden en impact op kritieke voorzieningen. Activeer de stroomuitvalmodule, kruislaag met zorglocaties en zelfredzaamheid, en prioriteer inzetgebieden.

Benodigde datasets: Real-time Stroomuitval (Liander/Enexis/Stedin), Vastgoed (zorg, kwetsbare objecten), mobiliteit, weer.

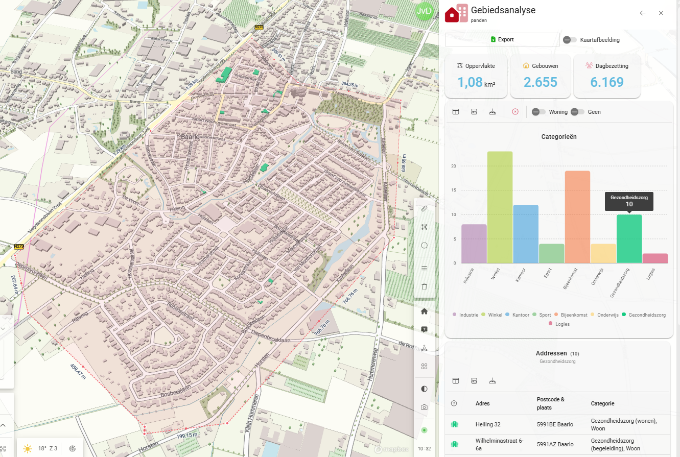

Gebiedsanalyse na stroomuitval in Baarlo, met panden met gebruiksfunctie Gezondheidszorg in het groen uitgelicht

Crisisbeheersing — Grootschalige brand met giftige rook¶

Situatie: Brand bij BRZO-inrichting met mogelijke verspreiding van giftige rook.

Digitwin combineert wind/weer, effectcontouren en kwetsbare objecten voor beslissingsondersteuning. Overlay rookverspreiding/wind, identificeer kwetsbare gebieden en bepaal opvanglocaties.

Benodigde datasets: Omgeving (REV/BRZO), Vastgoed (functies), real-time weer.

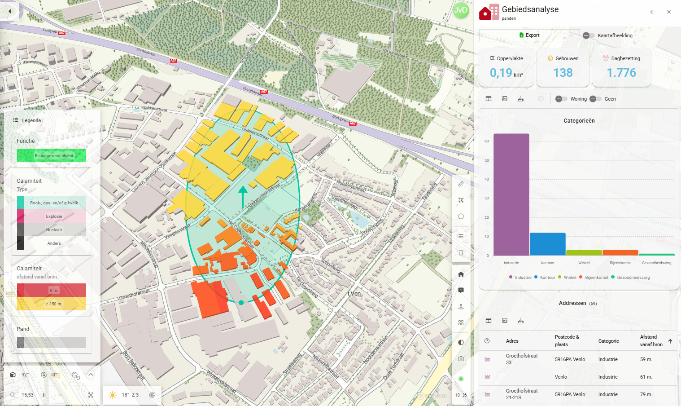

Calamiteitsanalyse in combinatie met gebiedsanalyse: gifwolk op basis van actuele windrichting na brand bij Blerick

Risicobeheersing — Overstroming en evacuatievoorbereiding¶

Situatie: Voorbereiding op hoogwaterscenario's en noodoverloopgebieden.

Digitwin integreert overstromingsdieptes, populatie en infrastructuur. Activeer scenario's, bepaal de impact en vergelijk dynamisch in één omgeving.

Benodigde datasets: Overstromingsmodellen, wegennet, gebouwinformatie zoals opvanglocaties, zelfredzaamheid.

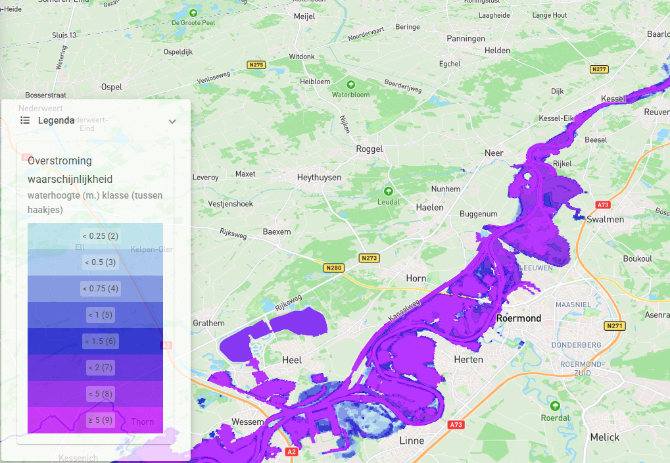

Overstromingsscenario bij Roermond
